Imballaggi sicuri per componenti elettronici
Una scarica elettrostatica di soli 30 volt può essere sufficiente a danneggiare in modo permanente i componenti sensibili dei semiconduttori. Prodotti elettronici come chip, schede di circuito, dispositivi di misura o supporti di dati devono essere quindi conservati e trasportati in imballaggi ESD. Questo speciale imballaggio antistatico fornisce una protezione affidabile contro le scariche elettrostatiche (ESD). Come partner esperto nel campo della protezione ESD, kaiserkraft offre un’ampia gamma di imballaggi ESD, sacchetti antistatici e attrezzature per il personale e per il posto di lavoro conformi alle norme ESD e orientati alla pratica.
La soluzione: gli imballaggi ESD di kaiserkraft
Il giusto imballaggio permette di ridurre al minimo il rischio di scariche elettrostatiche (ESD). L’uso di materiali antistatici o dissipativi impedisce la formazione di scariche pericolose all’interno dell’imballaggio, che vengono invece dissipate sulla superficie dell’imballaggio stesso. In questo modo puoi garantire l’arrivo sicuro dei prodotti e la loro perfetta funzionalità. Anche il cartone ondulato può essere rivestito con materiali conduttivi e schermanti per offrire la migliore protezione possibile.
Che cosa significa ESD?
Il termine ESD (dall’inglese electrostatic discharge) indica la scarica elettrostatica. Questa si verifica in modo breve e improvviso quando due oggetti con differente carica elettrica si equilibrano: se un oggetto è più carico, si scarica sull’altro. La carica elettrica è quindi generata dall’attrito e dalla separazione di due materiali diversi. La scarica può danneggiare o, nei casi peggiori distruggere, componenti elettronicamente sensibili (ESDS) come semiconduttori, circuiti stampati, chip o LED.
I termini più importanti a colpo d’occhio:
ESD: scarica elettrostatica (dall’inglese electrostatic discharge)
EGB: area elettrostaticamente sensibile
EPA: area protetta dalle scariche elettrostatiche (dall’inglese electrostatic protected area); definisce la zona di protezione ESD in cui componenti, assemblaggi o dispositivi a rischio vengono montati o lavorati in modo sicuro
ESDS: componenti, circuiti o assemblaggi sensibili ai campi elettrostatici o a scariche elettrostatiche
Influenza: detta anche induzione elettrostatica, descrive il trasferimento di carica tramite un campo elettrico ad altri oggetti. Neanche la messa a terra dell’oggetto impedisce questo processo
Quando le scariche elettrostatiche diventano pericolose per le tue merci?
Le scariche elettrostatiche costituiscono un rischio importante per componenti e assemblaggi elettronici, in particolare nell’industria elettronica: più i componenti sono piccoli e ad alta potenza, maggiore è il danno che le scariche elettrostatiche possono causare.
Componenti particolarmente sensibili:
- Semiconduttori
- Condensatori SMD
- Circuiti ad alta frequenza
- Laser a diodi
- LED
Le scariche elettrostatiche sono tra le cause più comuni di guasto di questi componenti, che possono smettere di funzionare anche con tensioni di blocco di pochi volt.
Quali costi possono derivare dalla mancanza di una protezione ESD?
Un imballaggio o uno stoccaggio inadeguato di dispositivi elettronici sensibili può comportare costi dovuti a:
- Perdita di produzione a causa dei prodotti danneggiati
- Danni a lungo termine difficili da quantificare, con conseguente aumento di
assistenza clienti, servizi, dispositivi sostitutivi, danni d’immagine fino a perdita di clienti
Un imballaggio progettato secondo le norme ESD non è quindi solo una protezione tecnica, ma anche un fattore economico e contribuisce a evitare reclami e la perdita di clienti.
Come funziona una protezione efficace con gli imballaggi ESD
Per garantire l’efficacia a lungo termine di un sistema di protezione ESD, è necessario:
- Maneggiare i componenti sensibili solo nelle zone protette dalle ESD (EPA)
- Trasportare sempre i componenti in imballaggi ESD adeguati o in sacchetti antistatici
- Eseguire test regolari del sistema di protezione ESD interno
- Garantire la messa a terra di luoghi di lavoro e persone
Il giusto imballaggio protegge i prodotti, riduce i costi di trasporto, ottimizza i tempi di imballaggio e minimizza il rischio di reclami.
Tipi di imballaggio ESD
I materiali degli imballaggi protettivi ESD sono classificati secondo le loro proprietà di resistenza (misurate in Ω).
Imballaggio di schermatura:
Presenta un elemento conduttivo in metallo o carbonio che funziona come una gabbia di Faraday (< 103 Ω). Blocca il flusso di corrente e può attenuare l’energia della scarica elettrostatica.
Imballaggio conduttivo:
Consente alla carica di fluire rapidamente e ha una bassa resistenza (< 105 Ω). Una volta messo a terra il materiale, la carica viene subito dissipata.
Imballaggio dissipativo:
Presenta una resistenza superficiale più elevata (tra 105 e 1012 Ω) per una rapida equalizzazione delle differenze di tensione.
Imballaggio isolante:
Difficile da mettere a terra, con un’elevata resistenza superficiale (almeno 1012 Ω). La carica statica si scarica solo lentamente e richiede attenzione particolare per la protezione ESD.

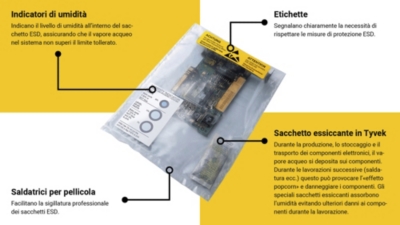

Che cosa include un imballaggio ESD completo?
Il suggerimento degli esperti:
La protezione ESD è davvero completa solo se i prodotti sono adeguatamente protetti anche all'interno dell’imballaggio, ad esempio dall’umidità. È quindi importante inserire sempre il numero corretto di sacchetti essiccanti e includere indicatori di umidità oltre alle relative etichette di avvertimento sull’imballaggio ESD
Requisiti per gli imballaggi ESD secondo la norma DIN
Secondo la norma DIN EN 61340-5-3, gli imballaggi elettrostatici sono suddivisi in 3 categorie identificate dalle lettere corrispondenti: (S), (C) e (D).
Conduttivo elettrostatico, "Conductive": gli imballaggi con resistenza superficiale compresa tra >= 1 x 102 Ohm e < 1 x 105 Ohm sono contrassegnati dalla lettera (C) e dal simbolo di protezione ESD.
Dissipativo elettrostatico, "Dissipative": gli imballaggi con resistenza superficiale compresa tra >= 1 x 105 Ohm e < 1 x 1011 Ohm sono contrassegnati dalla lettera (D) e dal simbolo di protezione ESD
Schermatura contro le scariche elettrostatiche, "Shielding": gli imballaggi contrassegnati dalla lettera (S) e dal simbolo di protezione ESD contengono una barriera o un involucro che blocca il passaggio di corrente e smorza l’energia di una scarica elettrostatica, impedendo che superi una forza massima.
Domande frequenti sugli imballaggi ESD, sui sacchetti antistatici e sugli imballaggi conformi alle norme ESD
Che cos’è un imballaggio ESD e a cosa serve?
L’imballaggio ESD protegge i componenti elettronici dalle scariche elettrostatiche. È realizzato con speciali materiali dissipativi o schermanti che dissipano le tensioni in modo controllato, evitando danni a componenti sensibili come chip, schede di circuiti o semiconduttori. Gli imballaggi conformi alle ESD sono indispensabili in tutti i settori dell’elettronica e della produzione.
Qual è la differenza tra sacchetti antistatici e imballaggi conduttivi ESD?
I sacchetti antistatici impediscono l’accumulo della carica, mentre gli imballaggi conduttivi ESD dissipano attivamente la carica elettrica. Entrambi proteggono in modo affidabile i componenti elettronici. La differenza principale sta nella resistenza del materiale e nel grado di protezione offerto. Per componenti particolarmente sensibili, si raccomanda di utilizzare una combinazione di imballaggi antistatici e conduttivi, in conformità con gli standard ESD.
Quali sono i vantaggi di un imballaggio conforme alle norme ESD?
Un imballaggio conforme alle norme ESD previene danni ai prodotti, reclami e fermi di produzione. Prolunga la vita utile dei componenti elettronici e ne garantisce la piena funzionalità. Inoltre, migliora la gestione della qualità nella produzione e nella spedizione. L’utilizzo di imballaggi ESD non protegge solo i prodotti, ma anche la reputazione dell’azienda.
Quando si deve usare un imballaggio antistatico?
Gli imballaggi antistatici sono ideali per lo stoccaggio e il trasporto di componenti sensibili alle scariche elettrostatiche. Impediscono l’accumulo di cariche statiche dovute ad attrito o movimento, riducendo il rischio di scariche che potrebbero danneggiare i componenti elettronici sensibili. Per questo motivo, i sacchetti antistatici sono uno standard in ogni impianto di produzione elettronica professionale.
Che cosa comprende un imballaggio ESD completo?
Un imballaggio ESD completo include un sacchetto ESD, un sacchetto essiccante, un indicatore di umidità e un’etichetta. Questa combinazione protegge i componenti da scariche elettrostatiche, umidità e influenze ambientali. L’imballaggio può essere sigillato in modo sicuro utilizzando una sigillatrice per film, garantendo così la protezione completa dei componenti elettronici durante lo stoccaggio e il trasporto.
