Emballer les produits électroniques de manière sécurisée
Une décharge électrostatique de seulement 30 volts peut suffire à endommager durablement des composants semi-conducteurs sensibles. Les produits électroniques tels que les puces, les circuits imprimés, les appareils de mesure ou les supports de données doivent donc être systématiquement stockés et transportés dans des emballages ESD. Ces emballages spéciaux antistatiques protègent de manière fiable contre les décharges électrostatiques. En tant que partenaire expérimenté dans le domaine de la protection ESD, kaiserkraft propose un grand choix d'emballages ESD, de sacs antistatiques ainsi que d'équipements ESD pour les postes de travail et les personnes, le tout conformément aux normes et orienté vers la pratique.
Votre solution: les emballages ESD de kaiserkraft
Un emballage adéquat peut minimiser le risque de décharges électrostatiques (ESD). En utilisant un matériau antistatique ou même dissipateur, aucune décharge dangereuse ne se développe dans votre emballage. Celles-ci sont évacuées par la surface de l'emballage. Vous garantissez ainsi l'arrivée à bon port et le bon fonctionnement de vos produits. Même le carton ondulé est revêtu d'une couche dissipatrice et protectrice afin de garantir la meilleure protection possible.
Que signifie exactement «ESD»?
Le terme ESD («electrostatic discharge» en anglais) désigne le processus de décharge électrostatique. Celui-ci se produit brièvement et soudainement par l'égalisation des charges entre deux objets ayant des champs de tension différents. Si un objet est plus chargé, il se décharge sur l'autre. La charge électrique résulte donc du frottement et de la séparation de deux matériaux différents. La décharge peut endommager ou, dans le pire des cas, détruire des composants à risque électronique (ESDS), comme les semi-conducteurs, les circuits imprimés, les puces ou les diodes électroluminescentes.
Voici les principaux termes en un coup d'œil:
ESD: «electrostatic discharge» en anglais, pour la décharge électrostatique
EGB: zone à risque électrostatique
EPA: «electrostatic protected area» en anglais, décrit la zone de protection ESD dans laquelle les composants, modules ou appareils à risque sont montés ou traités de manière sécurisée
ESDS: désigne des composants, des circuits ou des modules qui sont menacés par des champs électrostatiques ou des décharges électrostatiques
Influence: aussi appelée induction électrostatique, désigne le déplacement de charges par un champ électrique vers d'autres objets. Même la mise à la terre de l'objet n'empêche pas ce processus
Quand l'ESD devient-elle dangereuse pour vos marchandises?
Dans l'industrie électronique en particulier, les décharges électrostatiques représentent un grand danger pour les composants et les modules électroniques: plus les composants sont petits et performants, plus les décharges électrostatiques sont nocives.
Ces composants sont particulièrement sensibles:
- Semi-conducteurs
- Condensateurs CMS
- Circuits haute fréquence
- Laser à diode
- Diodes électroluminescentes
Pour ces composants, les décharges électrostatiques sont l'une des causes les plus fréquentes de défaillance des produits, car il suffit de quelques volts de tension de blocage pour qu'ils ne fonctionnent plus.
Quels sont les coûts engendrés par l'absence de protection ESD?
Un emballage ou un stockage inapproprié de votre matériel électronique sensible entraîne des frais de différentes natures:
- Perte de production de produits endommagés
- Dommages incalculables à long terme et, par conséquent, augmentation de l'incidence des défaillances
Suivi des clients, prestations de service, nombre plus élevé d'appareils de remplacement, dégradation de l'image de marque jusqu'à la perte irrévocable de clients
Un emballage bien pensé et conforme aux normes ESD n'est donc pas seulement une protection technique, mais aussi un facteur économique permettant d'éviter les réclamations et les pertes de clients.
Comment fonctionne la protection grâce aux emballages ESD?
Pour que votre système de protection ESD reste efficace à long terme, vous devez tenir compte des points suivants:
- Manipuler les composants sensibles aux ESD uniquement dans des zones protégées contre les décharges électrostatiques (EPA)
- Toujours transporter les composants dans des emballages ESD appropriés ou des sacs antistatiques
- Contrôler régulièrement le système de protection ESD interne
- Assurer la mise à la terre des postes de travail et des personnes
Un emballage adéquat protège vos produits, réduit les frais de transport, optimise les temps d'emballage et minimise les risques de réclamation.
Types d'emballages ESD
Les matériaux des emballages de protection ESD sont classés selon leur propriété de résistance (mesurée en Ω).
Emballages de protection:
Ce type d'emballage possède un élément conducteur en métal ou en carbone qui agit comme une cage de Faraday (moins de 103 Ω). Il empêche le passage du courant et peut atténuer l'énergie de décharge électrostatique.
Emballages conducteurs:
Ils assurent une évacuation rapide de la charge et possèdent une faible résistance (moins de 105 Ω). Après la mise à la terre du matériau, la charge est évacuée immédiatement.
Emballages dissipatifs:
Ceux-ci possèdent une résistance de surface plus élevée (105 et 1 012 Ω) pour compenser rapidement les différences de tension.
Emballages isolants:
Ce type d'emballage est difficile à mettre à la terre et possède une résistance de surface élevée (au moins 1 012 Ω). La charge statique ne s'évacue que lentement et doit faire l'objet d'une attention particulière lors de la protection ESD.
Que comprend un emballage ESD complet?
Conseil d'expert:
Une protection ESD n'est vraiment complète que si les produits sont aussi correctement protégés à l'intérieur de l'emballage, par exemple contre l'humidité. Prévoyez donc toujours la quantité adéquate de dessicant en sachets et pensez aux indicateurs d'humidité et aux étiquettes d'avertissement correspondantes sur l'emballage ESD
Exigences de l'emballage ESD selon la norme DIN
Selon la norme DIN EN 61340-5-3, les emballages électrostatiques sont classés en 3 catégories différentes et identifiés par des lettres correspondantes: (S), (C) et (D).
Conducteur électrostatique, «conductive»: un emballage avec une résistance de surface > 1 x 102 ohms et < 1 x 105 ohms, identifié par la lettre (C) en combinaison avec le symbole de protection ESD.
Électrostatiquement dissipatif, «dissipative»: un emballage identifié par la lettre (D) en combinaison avec le symbole de protection ESD et possédant la résistance de surface suivante: > 1 x 105 ohms et < 1 x 1011 ohms
Blindage contre les décharges électrostatiques, «shielding»: les emballages identifiés par la lettre (S) en combinaison avec le symbole de protection ESD contiennent une barrière ou une enveloppe qui limite le passage du courant et atténue l'énergie d'une décharge électrostatique de telle sorte qu'elle ne dépasse pas une intensité maximale.
FAQ sur les emballages ESD, les sacs antistatiques et les emballages conformes aux normes ESD
Que sont les emballages ESD et à quoi servent-ils?
Les emballages ESD protègent les composants électroniques contre les décharges électrostatiques. Ils se composent de matériaux spéciaux dissipatifs ou d'un blindage qui dissipent les tensions de manière contrôlée. Les composants sensibles tels que les puces, les circuits imprimés ou les semi-conducteurs restent ainsi intacts. Un emballage compatible ESD est indispensable dans tous les domaines de l'électronique et de la fabrication.
Quelle est la différence entre les sacs antistatiques et les emballages ESD conducteurs?
Les sachets antistatiques empêchent l'accumulation de charges, tandis que les emballages ESD conducteurs dissipent activement les charges électriques.Ces deux types d'emballage protègent les composants électroniques de manière fiable. La différence réside dans la résistance du matériau et le degré de protection. Pour les composants particulièrement sensibles, il est recommandé d'utiliser une combinaison d'emballages antistatiques et conducteurs conformes à la norme ESD.
Quels sont les avantages d'un emballage conforme ESD?
Un emballage conforme ESD permet de prévenir les dommages aux produits, les réclamations et les pertes de production. Il prolonge la durée de vie des composants électroniques et assure leur bon fonctionnement. De plus, il améliore la gestion de la qualité dans la production et l'expédition. En utilisant des emballages ESD, on ne protège pas seulement les produits, mais aussi la réputation de son entreprise.
Quand faut-il utiliser des emballages antistatiques?
Les emballages antistatiques conviennent idéalement au stockage et à la manutention de composants sensibles aux décharges électrostatiques. Ils empêchent la formation de charges statiques par frottement ou mouvement. Le risque de décharges susceptibles d'endommager l'électronique sensible diminue ainsi. Ces sachets antistatiques sont donc la norme dans toute production électronique professionnelle.
Que comprend un emballage ESD complet?

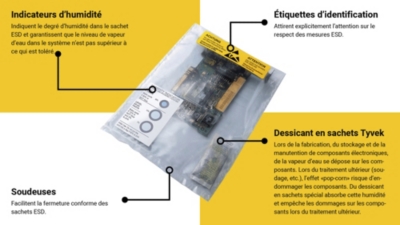

Un emballage ESD complet se compose d'un sac ESD, de dessicant en sachets, d'un indicateur d'humidité et d'une étiquette d'identification. Cette combinaison protège contre les décharges électrostatiques, l'humidité et les influences environnementales. Une soudeuse permet de fermer l'emballage en toute sécurité. L'électronique reste ainsi entièrement protégée pendant le stockage et la manutention.
