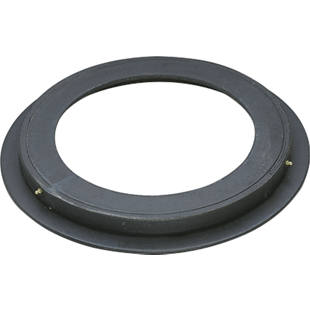

Anello girevole a sfere per sterzo a ralla

Anello girevole a sfere per sterzo a ralla

per dispositivo di trasporto fino a 30 km/h

Per dispositivi di trasporto fino a 30 km/h
Per sterzo a ralla
2 anelli in acciaio con guide di scorrimento delle sfere
Sfere di acciaio di precisione
Nippli di lubrificazione
Superficie con verniciatura di fondo nera

Per ciascuna flangia con Ø 500 mm si consiglia l'impiego di 4 – 6 viti per il montaggio, per Ø maggiori applicare almeno 8 viti.
M 10 – M 12, classe di resistenza 8,8. Entrambi gli anelli flangiati senza forature.

Attenzione!
La dimensione D (Ø interno dell'anello superiore) è soggetta ad ampi margini di tolleranza di fabbricazione, +2 mm / –15 mm. I margini di tolleranza della dimensione A variano da 0 a +5 mm. Verificare che la corona ruoti liberamente.

I fori necessari sono a cura del cliente.

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h

Prezzo / pezzo (Iva esclusa)

a partire da 399.- CHF

N. di ordini:

{"articleNo":"M7374","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

Telefonateci!

091 863 38 18

Dati tecnici
Selezionare articolo

10 di 10 articoli soddisfano i criteri di selezione:

Articolo: 188956 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 3500 kg

Portata assiale: 3'500 kg
Diametro flangia: 1'050 mm
Diametro esterno anello superiore: 992 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 942 mm
Diametro interno anello superiore: 880 mm
Diametro circonferenza forata anello inferiore: 1'025 mm
Diametro circonferenza forata anello superiore: 910 mm
Peso: 34 kg

Consegna entro 5 giorni lavorativi

Prezzo / pezzo

Iva esclusa 759.- CHF

{"articleNo":"188956","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"3500","formattedValue":"3'500"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"1050","formattedValue":"1'050"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"992","formattedValue":"992"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"942","formattedValue":"942"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"880","formattedValue":"880"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"1025","formattedValue":"1'025"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"910","formattedValue":"910"},{"name":"Peso [kg]","normalizedName":"","value":"34","formattedValue":"34"}]}

Articolo: 188964 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 700 kg

Portata assiale: 700 kg
Diametro flangia: 400 mm
Diametro esterno anello superiore: 342 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 292 mm
Diametro interno anello superiore: 230 mm
Diametro circonferenza forata anello inferiore: 375 mm
Diametro circonferenza forata anello superiore: 260 mm
Peso: 11 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 399.- CHF

{"articleNo":"188964","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"700","formattedValue":"700"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"400","formattedValue":"400"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"342","formattedValue":"342"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"292","formattedValue":"292"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"230","formattedValue":"230"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"375","formattedValue":"375"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"260","formattedValue":"260"},{"name":"Peso [kg]","normalizedName":"","value":"11","formattedValue":"11"}]}

Articolo: 188972 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 900 kg

Portata assiale: 900 kg
Diametro flangia: 500 mm
Diametro esterno anello superiore: 442 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 392 mm
Diametro interno anello superiore: 330 mm
Diametro circonferenza forata anello inferiore: 475 mm
Diametro circonferenza forata anello superiore: 360 mm
Peso: 15 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 409.- CHF

{"articleNo":"188972","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"900","formattedValue":"900"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"500","formattedValue":"500"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"442","formattedValue":"442"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"392","formattedValue":"392"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"330","formattedValue":"330"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"475","formattedValue":"475"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"360","formattedValue":"360"},{"name":"Peso [kg]","normalizedName":"","value":"15","formattedValue":"15"}]}

Articolo: 188980 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 1500 kg

Portata assiale: 1'500 kg
Diametro flangia: 650 mm
Diametro esterno anello superiore: 592 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 542 mm
Diametro interno anello superiore: 480 mm
Diametro circonferenza forata anello inferiore: 625 mm
Diametro circonferenza forata anello superiore: 510 mm
Peso: 20 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 455.- CHF

{"articleNo":"188980","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"1500","formattedValue":"1'500"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"650","formattedValue":"650"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"592","formattedValue":"592"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"542","formattedValue":"542"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"480","formattedValue":"480"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"625","formattedValue":"625"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"510","formattedValue":"510"},{"name":"Peso [kg]","normalizedName":"","value":"20","formattedValue":"20"}]}

Articolo: 188999 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 1800 kg, altezza d'ingombro 45 mm

Portata assiale: 1'800 kg
Diametro flangia: 750 mm
Diametro esterno anello superiore: 692 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 642 mm
Diametro interno anello superiore: 580 mm
Diametro circonferenza forata anello inferiore: 725 mm
Diametro circonferenza forata anello superiore: 610 mm
Peso: 23 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 519.- CHF

{"articleNo":"188999","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"1800","formattedValue":"1'800"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"750","formattedValue":"750"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"692","formattedValue":"692"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"642","formattedValue":"642"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"580","formattedValue":"580"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"725","formattedValue":"725"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"610","formattedValue":"610"},{"name":"Peso [kg]","normalizedName":"","value":"23","formattedValue":"23"}]}

Articolo: 189006 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 2500 kg, altezza d'ingombro 45 mm

Portata assiale: 2'500 kg
Diametro flangia: 850 mm
Diametro esterno anello superiore: 792 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 742 mm
Diametro interno anello superiore: 680 mm
Diametro circonferenza forata anello inferiore: 825 mm
Diametro circonferenza forata anello superiore: 710 mm
Peso: 27 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 619.- CHF

{"articleNo":"189006","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"2500","formattedValue":"2'500"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"850","formattedValue":"850"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"792","formattedValue":"792"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"742","formattedValue":"742"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"680","formattedValue":"680"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"825","formattedValue":"825"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"710","formattedValue":"710"},{"name":"Peso [kg]","normalizedName":"","value":"27","formattedValue":"27"}]}

Articolo: 189014 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 3000 kg

Portata assiale: 3'000 kg
Diametro flangia: 950 mm
Diametro esterno anello superiore: 892 mm
Altezza d'ingombro: 45 mm
Diametro interno anello inferiore: 842 mm
Diametro interno anello superiore: 780 mm
Diametro circonferenza forata anello inferiore: 925 mm
Diametro circonferenza forata anello superiore: 810 mm
Peso: 30 kg

Consegna entro 5 giorni lavorativi

Prezzo / pezzo

Iva esclusa 699.- CHF

{"articleNo":"189014","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"3000","formattedValue":"3'000"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"950","formattedValue":"950"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"892","formattedValue":"892"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"45","formattedValue":"45"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"842","formattedValue":"842"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"780","formattedValue":"780"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"925","formattedValue":"925"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"810","formattedValue":"810"},{"name":"Peso [kg]","normalizedName":"","value":"30","formattedValue":"30"}]}

Articolo: 189022 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 4500 kg

Portata assiale: 4'500 kg
Diametro flangia: 1'050 mm
Diametro esterno anello superiore: 987 mm
Altezza d'ingombro: 52 mm
Diametro interno anello inferiore: 934 mm
Diametro interno anello superiore: 865 mm
Diametro circonferenza forata anello inferiore: 1'025 mm
Diametro circonferenza forata anello superiore: 890 mm
Peso: 40 kg

Consegna entro 5 giorni lavorativi

Prezzo / pezzo

Iva esclusa 879.- CHF

{"articleNo":"189022","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"4500","formattedValue":"4'500"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"1050","formattedValue":"1'050"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"987","formattedValue":"987"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"52","formattedValue":"52"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"934","formattedValue":"934"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"865","formattedValue":"865"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"1025","formattedValue":"1'025"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"890","formattedValue":"890"},{"name":"Peso [kg]","normalizedName":"","value":"40","formattedValue":"40"}]}

Articolo: 189030 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 1800 kg, altezza d'ingombro 52 mm

Portata assiale: 1'800 kg
Diametro flangia: 500 mm
Diametro esterno anello superiore: 437 mm
Altezza d'ingombro: 52 mm
Diametro interno anello inferiore: 384 mm
Diametro interno anello superiore: 315 mm
Diametro circonferenza forata anello inferiore: 475 mm
Diametro circonferenza forata anello superiore: 340 mm
Peso: 17 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 519.- CHF

{"articleNo":"189030","name":"Anello girevole a sfere per sterzo a ralla per dispositivo di trasporto fino a 30 km/h","baseProduct":"M7374","productUrl":"/p/M7374/","imageUrl":"/Ruote_e_rotelle/Anelli_girevoli/Anello_girevole_a_sfere_per_sterzo_a_ralla_pdpsmall--00002039_kk_f.jpg"}

{"features":[{"name":"Portata assiale [kg]","normalizedName":"","value":"1800","formattedValue":"1'800"},{"name":"Diametro flangia [mm]","normalizedName":"","value":"500","formattedValue":"500"},{"name":"Diametro esterno anello superiore [mm]","normalizedName":"","value":"437","formattedValue":"437"},{"name":"Altezza d'ingombro [mm]","normalizedName":"","value":"52","formattedValue":"52"},{"name":"Diametro interno anello inferiore [mm]","normalizedName":"","value":"384","formattedValue":"384"},{"name":"Diametro interno anello superiore [mm]","normalizedName":"","value":"315","formattedValue":"315"},{"name":"Diametro circonferenza forata anello inferiore [mm]","normalizedName":"","value":"475","formattedValue":"475"},{"name":"Diametro circonferenza forata anello superiore [mm]","normalizedName":"","value":"340","formattedValue":"340"},{"name":"Peso [kg]","normalizedName":"","value":"17","formattedValue":"17"}]}

Articolo: 189049 49

Anello girevole a sfere per sterzo a ralla, per dispositivo di trasporto fino a 30 km/h, portata 2500 kg, altezza d'ingombro 52 mm

Portata assiale: 2'500 kg
Diametro flangia: 650 mm
Diametro esterno anello superiore: 587 mm
Altezza d'ingombro: 52 mm
Diametro interno anello inferiore: 534 mm
Diametro interno anello superiore: 465 mm
Diametro circonferenza forata anello inferiore: 625 mm
Diametro circonferenza forata anello superiore: 490 mm
Peso: 23 kg

Consegna entro 3-4 giorni lavorativi

Prezzo / pezzo

Iva esclusa 649.- CHF
